QDX3-G系列

产品详情

该系列是一款90”部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。手轮方向朝上，适用于管道阀门。特殊型可输出360°多回转。

产品共有12种型号

型号 Model					S5	S6	S7	S8	S9	S10	S11	S12	S13	S14	S15
型号 Model		G2	G3	G4	G5	G6	G7	G8	G9	G10	G11	G12	G13	G14	G15
技术参数 Technical-parameters
速比Ratio		798:1	912:1	621:1	575:1	612:1	812:1	812:1	787:1	1241:1	1558:1	2378:1	2668:1	2990:1	3150:1
单人操作 Single operation	输入力矩Nm Input-torque	80	80	80	140	140	140	165	195	195	220	240	240	280	280x2
单人操作 Single operation	输出力矩Nm	750	1500	3000	5700	6500	7000	8600	10100	17500	33500	51000	58000	79700	152000
多人操作 People operation	输入力矩Nm Input-torque									195x2	165x2	195x2	240x2	280x2	280x3
多人操作 People operation	Output torque									35000	55000	84500	116000	150000	220000
限位调整Limit-adjustment		±5	±5	±5 O	。 ±5	±5 O	±5 。	O ±5	±5°	±5	±5	±5°	±5 O	±5	O ±5
蝶阀DN Butterfly valve DN		125 -150	200 -250	300 -350	400 -450	500 -450	500 -600	700	800	900 -1000	1100 -1200	1400 -1600	1600 -1800	1800 2200	2200 2600
球阀 Ball-valve DN		80	100	150	200	250	250-300	350	400	500	600	700	800	9000	1000 1200
连接尺寸 Connection-size (参考9、10页)
法兰外圆(D)		120	160	180	200	230	260	300	350	415	475	555	650	686	780
连接孔中心 PCD(DO)		102	125	140	165	185	220	254	298	356	406	483	590	603	720
凹面 Concave(D1xh)		70X3	85X3	100X3	130X4	150X4	160X5	200X4	230X5	260X5	300X5	395X5	490X5	470X8	600X8
孔数-螺栓Bolt(N-M)		4-M10	4-M12	4-M16	4-M18	4-M20	8-M16	8-M16	8-M20	12-M20	12-M22	12-M24	12-M27	20-M30	12-M36
标准轴孔 Bore(d)		24	30	38	40	50	60	65	80	90	110	130	160	180	200
键key(b)x键高 x条数NO.x180°		8x7 x1	8x8 x1	12x8 x1	12x8 x2	14x9 x2	16x10 x2	18x11 x2	20x14 x2	25x14 x2	28x16 x2	32x18 x2	40x22 x2	45x25 x2	45x25 x2
可选轴孔(d_limit)		22、24	28、32	32、35	38、42	48、55	55	55、65	70、75	80、85	90、100	110、120	150、160	160、180	180、220
可选轴孔(d_limit)		25、26	34、36	38、40	45、48	58	58、65	68、70	85、90	90、100	110、120	140、150	170、180	200、220	230、240
安装高度Install-height(H)		62	68	75	105	110	110	120	135	150	180	195	205	240	250
铸件手轮 Castwheel(Φ)		200	230	300	320	320	350	400	400	450	500	600	700	800	800

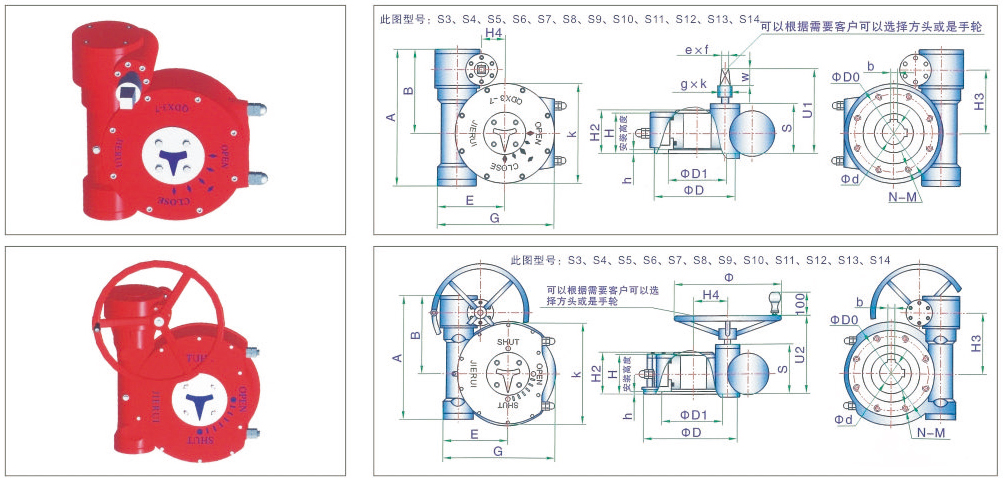

外型尺寸 Appearance-size
A		200	219	250	347	340	391	450	510	597	645	800	927	1055	1205
B		132	144	157	215	200	237	275	305	380	384	516	579	650	785
E		95	115	139	171	180	192	224	250	306	365	425	514	598	660
G		169	203	245	292	310	338	378	433	522	612	717	854	958	1060
H2		71	88	97	125	128	128	154	152	185	203	226	250	303	343
H3		96	105	121	170	180	188	210	240	302	323	455	498	559	662
H4		25	39	59	62	70	80	95	121	144	160	189	248	242	280
P		118	133	153	211	221	228	269	294	346	410	488	586	724	750
Q		190	212	244	324	335	348	392	415	496	565	639	789	839	880
S		88	95	98	149	149	149	180	183	205	228	270	292	396	410
U1		202	207	220	295	305	305	363	370	385	428	454	546	548	575
U2		158	165	190	265	270	281	313	325	338	402	428	520	522	549
K		146	175	212	243	275	292	330	382	476	568	675	812	920	1012
