该系列是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。该产品上部配有电信号，配套组装成具有电信号的手动
阀门，广泛地用于中央控制室，以便随时知道该阀门处于开闭位置，是实现自动化控制不可少的配件。

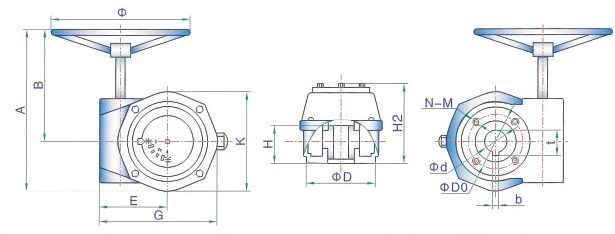

型号
Model | D | DO | d | b | t | N-M | H | A | B | E | G | H2 | K | Φ | 速比
Reduction ratio | 手轮转圈数
(阀门开90°) |
24:1 | 77 | 57 | 12.6 | 3 | 14 | 4-M6 | 45 | 188 | 130 | 70 | 130 | 132 | 115 | 150 | 24 | 6 |
88 | 70 | 16 | 5 | 18.3 | 4-M8 | 45 | 208 | 150 | 70 | 130 | 132 | 115 | 150 | 24 | 6 | |
92 | 70 | 19 | 5 | 21.3 | 4-M8 | 50 | 208 | 150 | 72 | 130 | 122 | 115 | 150 | 24 | 6 | |
30:1 | 115 | 89 | 22.2 | 6 | 25.5 | 4-M12 | 65 | 252 | 180 | 92 | 171 | 147 | 145 | 270 | 30 | 7.5 |
115 | 89 | 28.8 | 8 | 32.1 | 4-M12 | 70 | 268 | 195 | 96 | 171 | 152 | 147 | 270 | 30 | 7.5 |
