该系列与气动装置联合使用，是一款90“部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。实现手动与气动互换驱动。
产品共有5种型号。
型号 Model | F26 | F38 | F54 | F80 | F78A | ||
技术参数Technical-parametrs | |||||||
速比 Ratio | 26:1 | 38:1 | 54:1 | 80:1 | 78:1 | ||
输入力矩Input-torque Nm | 60 | 60 | 75 | 120 | 140 | 200 | |
输出力矩Output-torque Nm | 390 | 550 | 620 | 1200 | 2000 | 3500 | |
限位调整 Limit-adjustment | ±5 | ±5 | ±5° | ±5 0 | ±5° | ±5 | |
蝶阀 Butterfly-valve DN | 80 | 200 | 250 | 350 | 400 | 500 | |
球阀Ball-valve DN | 50 | 150 | 150 | 200 | 250 | 300 | |
汽缸型号Cylinder-model | GTX.83-92 | GTX.100-127 | GTX.160 | GTX.210 | GTX.254-255 | ||
连接尺寸Connection-size | |||||||
汽缸
连接
尺寸 | AoxA1 | 68x68 | 110x110 | 110x110 | 130x130 | 157x157 | 161x161 |
连接孔中心PDC(D2) | 70 | 102 | 102 | 140 | 165 | 165 | |
4-Φd1 | 4-Φ9 | 4-Φ12 | 4-Φ12 | 4-Φ18 | 4-Φ22 | 4-Φ22 | |
阀门
连接
尺寸 | 轴孔Bore(d) | 22 | 32 | 38 | 48 | 60 | 76 |
平键Key(b)x键高
x条数NO.90° | 8x7
x2 | 10x8
x2 | 10x8
x2 | 14x9
x2 | 18x11
x2 | 20x12
x2 | |
连接孔中心PDC(D0) | 70 | 102 | 102 | 140 | 165 | 165 | |
孔数-螺栓Bolt(N-M) | 4-M8 | 4-M10 | 4-M10 | 4-M16 | 4-M20 | 4-M20 | |
H | 85 | 90 | 90 | 100 | 125 | 130 | |
手轮Handwheel(Φ) | 200 | 200 | 250 | 300 | 400 | 500 | |

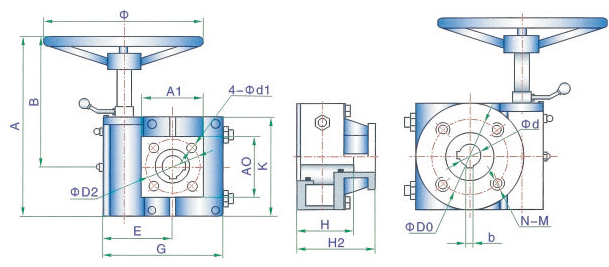

外型尺寸 Appearance-size | |||||||
A | 222 | 265 | 265 | 295 | 395 | 465 | |
B | 170 | 203 | 203 | 220 | 280 | 324 | |
E | 84 | 97 | 97 | 123 | 165 | 185 | |
G | 133 | 159 | 159 | 201 | 283 | 325 | |
H2 | 88 | 100 | 100 | 110 | 127 | 143 | |
K | 106 | 126 | 125 | 173 | 235 | 282 | |
