该系列是一款90°部分回转手动驱动装置。适用于球阀、蝶阀、旋塞阀等阀门。箱体采用精密铸造，样式新颖，外形美观。采用蜗轮蜗杆传动，蜗轮副自锁，使用圆锥滚子承轴，传动更加灵活，效率高。蜗轮与阀门阀杆连接部分由实体和内置螺母两款供客户选择，法兰全部采用ISO5211国际标准，与阀门配套更加方便。防护等级为IP65，特殊环境还可做到IP68。
型号Model | JR-0
-1S | JR-1
-1S | JR-2
-1S | JR-3
-1S | JR-4
-1S | JR-4
-1SZ | JR-5
-1S | JR-5
-1S | ZJR-6
-1S | JR-6
-1SZ | JR-7
-1SZ | JR-8
-1SZ | JR-9
-1SZ | ||
技术参数Technical-parametersl | |||||||||||||||
速比Ratio | 72:1 | 85:1 | 122:1 | 137:1 | 150:1 | 194:1 | 186:1 | 273:1 | 201:1 | 295:1 | 440:1 | 507:1 | 1360:1 | ||
最大转矩
Max-torqueN·m | N·m | 1000 | 1850 | 3500 | 4500 | 6500 | 8000 | 12000 | 16500 | 18000 | 22000 | 32000 | 55000 | 160000 | |
kgf·m | 102 | 188 | 357 | 408 | 663 | 816 | 1224 | 1683 | 1836 | 2244 | 3265 | 5612 | 16326 | ||
机械效率M.A.±10% | 14.4 | 17 | 24.4 | 30 | 30 | 35 | 40 | 46 | 42 | 45 | 80 | 91.2 | 245 | ||
重量Weight kg | 13 | 16 | 33 | 41 | 60 | 65 | 100 | 110 | 120 | 130 | 160 | 260 | 580 | ||
连接尺寸Connection-size | |||||||||||||||
法兰号FLANGE | F12 | F14 | F16 | (F20) | F25 | F25 | F30 | F30 | F35 | F35 | F40 | F48 | F60 | ||
法兰外圆(D) | 150 | 175 | 210 | 250 | 300 | 300 | 350 | 350 | 415 | 415 | 475 | 560 | 725 | ||
连接孔中心
PCD | DO | 125 | 140 | 165 | 205 | 254 | 254 | 298 | 298 | 356 | 356 | 406 | 483 | 603 | |
N-H-DP | 4-M12
-18 | 4-M16
-24 | 4-M20
-30 | 8-M16
-24 | 8-M16
-24 | 8-M16
-24 | 8-M20
-30 | 8-M20
-30 | 8-M30
-45 | 8-M30
-45 | 8-M36
-54 | 12-M36
-54 | 20-M36
-54 | ||
凸面Convex(D1xh) | 85x3 | 100x4 | 130x5 | 140x5 | 200x5 | 200x5 | 230x5 | 230x5 | 260x5 | 260x5 | 300x8 | 370x8 | 470x8 | ||
最大阀杆mm
Max-Stem-Diameter
Key | 38
12x8 | 45
14x9 | 55
18x11 | 65
20x12 | 80
22x14 | 80
22x14 | 105
28x16 | 105
28x16 | 115
32x18 | 115
32x18 | 140
36x20 | 155
40x22 | 210
45x25 | ||

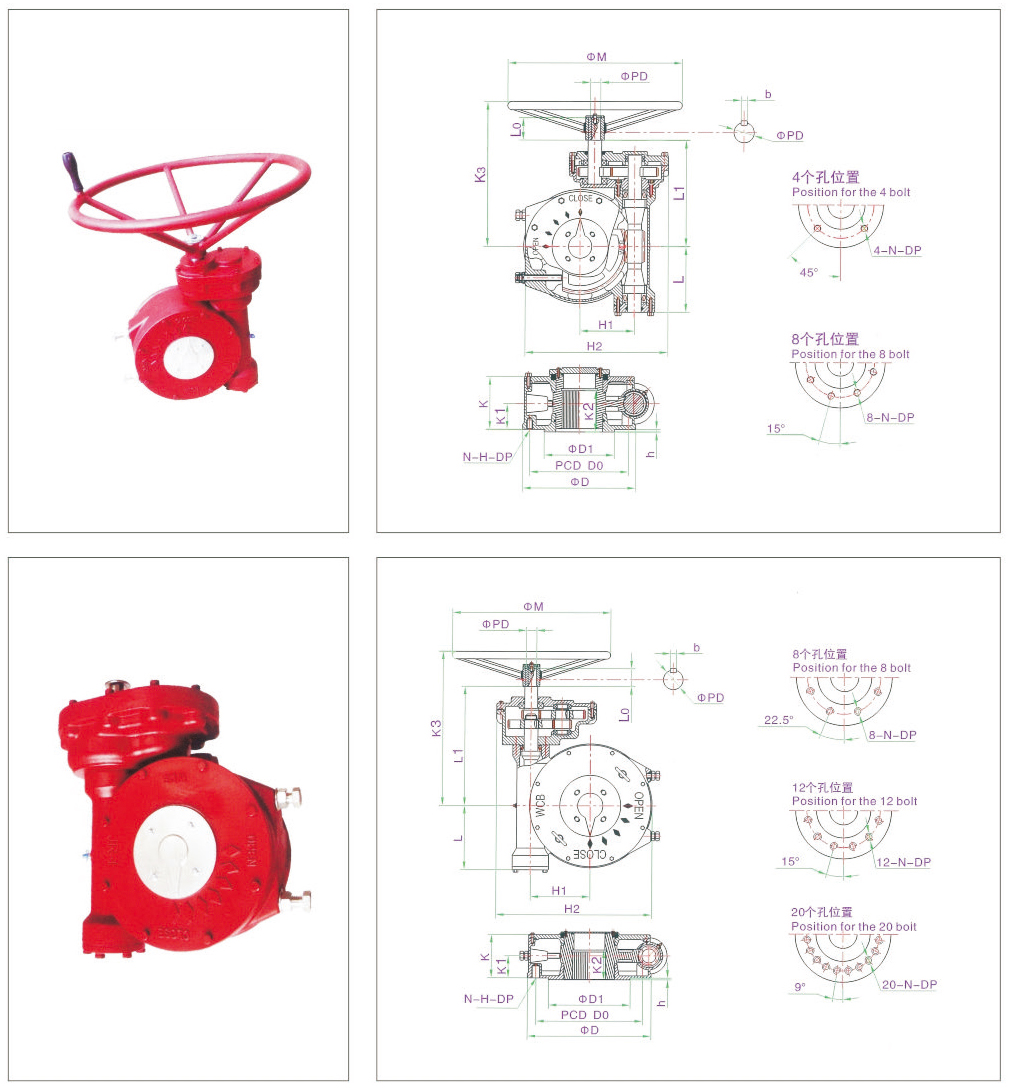

外型尺寸 Appearance-size | |||||||||||||||
H1 | 66 | 75 | 92 | 111 | 145 | 145 | 160 | 160 | 200 | 200 | 225 | 270 | 355 | ||
H2 | 196 | 221 | 283 | 322 | 388 | 388 | 404 | 404 | 510 | 510 | 582 | 670 | 916 | ||
K | 89 | 89 | 108 | 110 | 140 | 140 | 140 | 140 | 179 | 179 | 188 | 203 | 245 | ||
K1 | 47 | 45 | 63 | 57 | 80 | 80 | 70 | 70 | 90 | 90 | 100 | 100 | 138 | ||
K2 | 47 | 58 | 62 | 60 | 100 | 100 | 102 | 102 | 112 | 112 | 140 | 155 | 176 | ||
K3 | 230 | 260 | 308 | 360 | 455 | 455 | 515 | 515 | 534 | 534 | 593 | 653 | 750 | ||
L | 83 | 92 | 113 | 125 | 155 | 155 | 197 | 197 | 230 | 230 | 264 | 300 | 400 | ||
L1 | 161 | 170 | 198 | 211 | 260 | 295 | 294 | 325 | 338 | 359 | 413 | 453 | 620 | ||
手轮
handwheel | PD | 15 | 21 | 21 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 38 | 45 | 45 | |
(b)key | 5 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 12 | 12 | ||
LO | 30 | 35 | 35 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | ||
M | 300 | 350 | 400 | 450 | 500 | 500 | 600 | 600 | 650 | 650 | 700 | 750 | 800 | ||
