该装置是直接安装在闸阀和截止阀等阀门上的手动装置，该装置采用弧齿锥齿轮和平面推力承轴，有运转平稳、扭矩大、噪音小、效率高的优点。在所有的结合部，采用了密封垫全密封处理，达到了防水、防油漏的效果，防护等级为IP65。手轮和阀杆罩可根据用户需求定制。结合各类阀门使用要求及环境，还有单级带电装连接、双级带电装连接、双级手轮驱动等产品。
型号Model | 2JR2-1S | 2JR3-1S | 2JR5-1S | 2JR8-1S | 2JR10-1S | 2JR15-1S | 2JR18-1S | |||
技术参数Technical-parameters | ||||||||||
速比 Ratio | 13.6:1 | 17.6:1 | 22:1 | 42.5:1 | 48:1 | 94.4:1 | 115.5:1 | |||
最大推力
Max-thrust | N | 290000 | 400000 | 500000 | 800000 | 1100000 | 1250000 | 1500000 | ||
Kgf | 29592 | 408163 | 510204 | 81633 | 112244 | 127551 | 153061 | |||
最大转矩
Max-torque | N·m | 2350 | 3200 | 5600 | 8500 | 13500 | 18500 | 26000 | ||
Kgf·m | 240 | 327 | 398 | 714 | 1020 | 1582 | 2245 | |||
最大阀杆直径
Max-stem dia.Mm | 70 | 80 | 95 | 110 | 130 | 150 | 160 | |||
参考重量Weight Kg | 52 | 70 | 115 | 256 | 316 | 470 | 645 | |||
连接尺寸Connection-size | ||||||||||
法兰号FLANGE | (F20) | F25 | F30 | F35 | F40 | F48 | F60 | |||
法兰外圆(D) | 250 | 300 | 350 | 415 | 475 | 560 | 686 | |||
连接孔中心
PCD | DO | 205 | 254 | 298 | 356 | 406 | 483 | 603 | ||
N-H-DP | 8-M16-24 | 8-M16-24 | 8-M20-35 | 8-M30-45 | 8-M36-54 | 12-M36-54 | 20-M36-54 | |||
凸面Convex(D1xh) | 140x5 | 200x5 | 2300x5 | 260x5 | 300x8 | 370x8 | 470x8 | |||

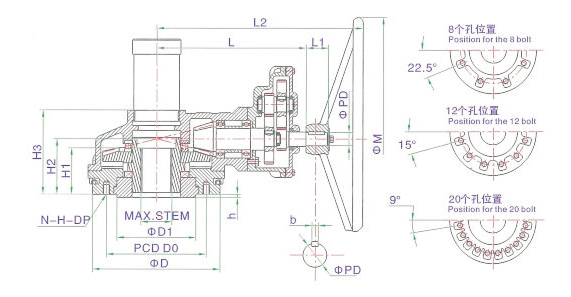

外形尺寸Appearance-size | ||||||||||
H1 | 89 | 97 | 120 | 152 | 176 | 188 | 230 | |||
H2 | 120 | 130 | 163 | 225 | 290 | 320 | 335 | |||
H3 | 144 | 156 | 188 | 250 | 320 | 350 | 365 | |||
L | 305 | 330 | 390 | 480 | 500 | 550 | 610 | |||
L2 | 400 | 470 | 530 | 640 | 660 | 750 | 810 | |||
手轮
Hand
wheel | PD | 32 | 32 | 32 | 35 | 35 | 45 | 45 | ||
(b)key | 8x7 | 8x7 | 8x7 | 10x8 | 10x8 | 2x8 | 12x8 | |||
L1 | 38 | 38 | 38 | 38 | 38 | 44 | 44 | |||
M | 500 | 550 | 600 | 700 | 750 | 800 | 850 | |||
